WHIS®wall

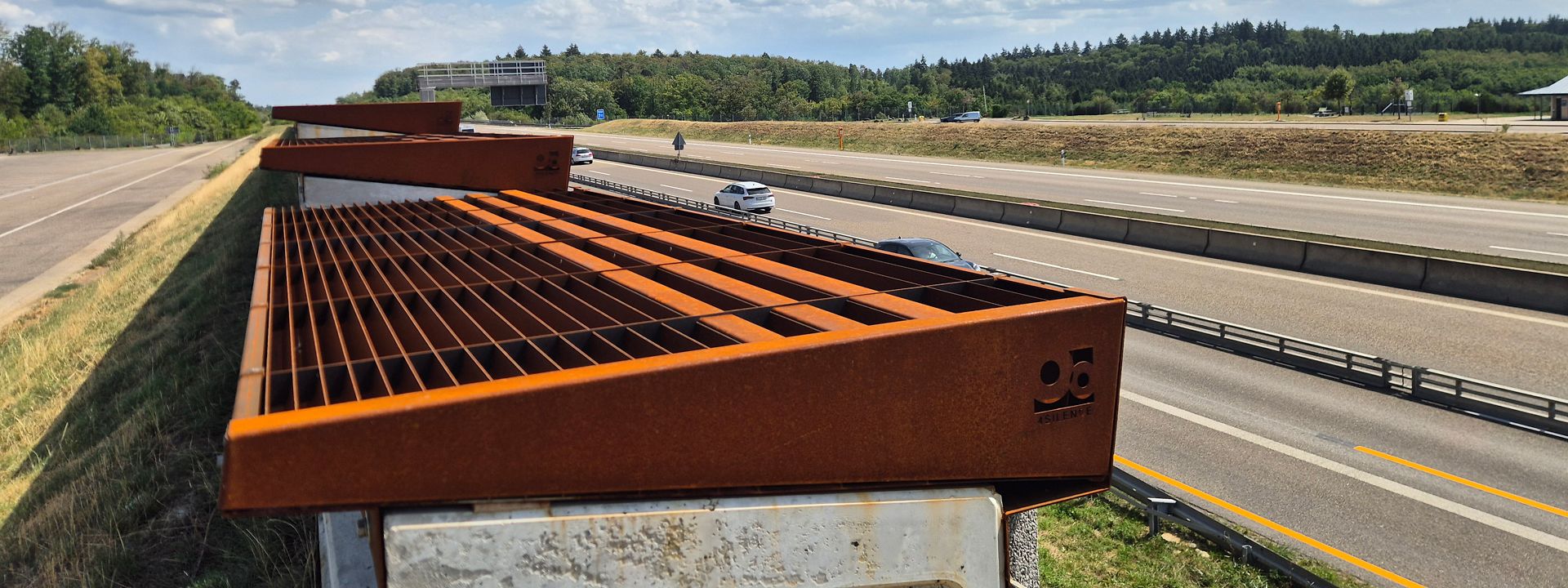

Niedrige Betonwand mit Diffraktor-Aufsatz

WHIS®wall

WHIS®wall vereint Lärmschutzwand und Diffraktortechnologie in einem ganzheitlichen System. Die innovative Wandkonstruktion wurde entwickelt, um die Vorteile der Schallbeugung direkt in die Lärmschutzwand zu integrieren und die Ausbreitung von Schallwellen gezielt zu beeinflussen. Während herkömmliche Lärmschutzwände Schall überwiegend abschirmen, nutzt WHIS®wall zusätzlich die physikalischen Effekte der Schallbeugung, um die Schallausbreitung aktiv zu optimieren. Durch die Kombination aus bewährter Lärmschutztechnik, intelligenter Schalllenkung und einer speziell entwickelten Geometrie werden Schallwellen kontrolliert umgelenkt und in ihrer Ausbreitung reduziert. Dadurch entsteht hinter der Schallschutzwand ein verbesserter Schutzbereich mit geringeren Lärmimmissionen. Die vollständig in das Wandsystem integrierte Geometrie sorgt für eine hohe Effizienz und akustische Leistungsfähigkeit des Gesamtsystems. So entsteht ein modernes Lärmschutzsystem für Straßenverkehrswege, das Lärm dort reduziert, wo Menschen Schutz benötigen. Das Ergebnis ist eine leistungsstarke Lösung für Infrastrukturprojekte mit höchsten Anforderungen an Wirksamkeit, Wirtschaftlichkeit.

Die Vorteile von WHIS®wall

Hohe akustische Wirksamkeit

Die ca. 1,10 m hohe WHIS®wall entspricht in ihrer akustischen Wirksamkeit einer ca. 3,0 m hohen Lärmschutzwand.

Effiziente Montage

Die Installation des Systems erfolgt ohne Gründung, was die Realisierungszeit im Vergleich zu herkömmlichen Lärmschutzwänden deutlich reduziert.

Wirtschaftlichkeit

Aufgrund nicht benötigter Pfosten, Gründungen und einer geringeren Bauhöhe können Kosten für Material und Transport eingespart werden.

Attraktivität

WHIS®wall ist eine attraktive Lösung für effizienten Lärmschutz, ohne das Ortsbild durch herkömmliche Lärmschutzwände zu zerschneiden.

Typische Einsatzbereiche

  • Neubau von Schallschutzanlagen entlang von Straßenverkehrswegen
  • Ortsumfahrungen und Umgehungsstraßen
  • Infrastrukturprojekte mit hohen Schallschutzanforderungen
  • Wohngebiete in unmittelbarer Nähe stark belasteter Verkehrsachsen
  • Projekte mit Fokus auf Nachhaltigkeit und Zukunftsfähigkeit

Technische Spezifikationen

  • In verschiedenen Längen lieferbar
  • Standardmaß: 2.980 x 1.020 x 1.020 mm
  • Frequenzbereich Reduktion: 400–2.000 Hz
  • Festigkeitsklasse: C40/50
  • Schallreduktion: ca. 9 dB => die Ermittlung erfolgt projektspezifisch
  • Gewicht: ca. 1.000 kg/m

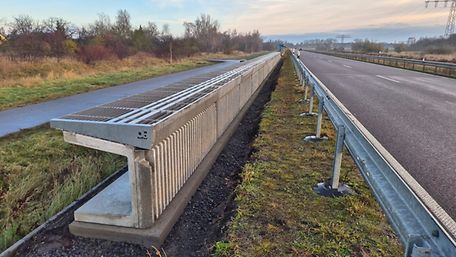

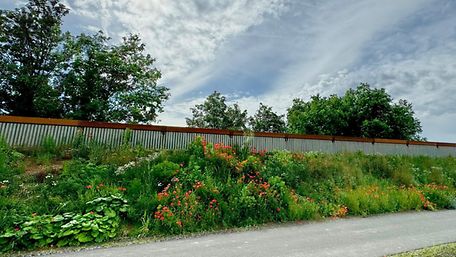

Ausgewählte Referenzprojekte

  von
Ende des Sliders

Fragen und Antworten zum WHIS®wall

Allgemein
Was unterscheidet WHIS®wall von einer herkömmlichen Lärmschutzwand?

WHIS®wall kombiniert die bewährte Wirkung einer Lärmschutzwand mit einer integrierten Diffraktortechnologie. Während konventionelle Lärmschutzwände Schall hauptsächlich abschirmen, nutzt WHIS®wall zusätzlich gezielt den physikalischen Effekt der Schallbeugung. Dadurch kann bei vergleichbarer akustischer Wirkung eine deutlich geringere Bauhöhe erreicht werden.

Ein weiterer wesentlicher Unterschied liegt im konstruktiven Aufbau: Herkömmliche Lärmschutzwände benötigen in der Regel eine aufwendige Gründung mit Pfosten- und Fundamentkonstruktionen. WHIS®wall hingegen fungiert selbst als tragendes Fundament und kommt ohne klassische Tiefgründung und Pfosten aus. Dadurch reduziert sich der Montageaufwand erheblich, Bauzeiten können verkürzt und Eingriffe in den Untergrund minimiert werden.

Die Kombination aus geringer Bauhöhe, integrierter Schallbeugung und gründungsloser Bauweise macht WHIS®wall zu einer wirtschaftlichen und effizienten Alternative zu klassischen Lärmschutzwänden.

Wann eignet sich WHIS®wall besonders?

WHIS®wall eignet sich besonders, wenn:

  • eine hohe Lärmschutzwirkung mit geringer Bauhöhe gefordert wird,
  • Sichtbeziehungen erhalten bleiben sollen,
  • Bauzeit und Montageaufwand minimiert werden sollen,
  • Wirtschaftlichkeit relevant ist
Ist WHIS®wall für Neubauprojekte geeignet?

Ja. Das System wurde speziell für neue Straßeninfrastrukturprojekte entwickelt und kann frühzeitig in die Planung integriert werden.

Ist WHIS®wall auch für sensible Landschafts- oder Stadtbereiche geeignet?

Ja. Die geringe Bauhöhe macht das System insbesondere für Bereiche interessant, in denen hohe Schallschutzwände städtebaulich oder landschaftlich unerwünscht sind.

Ende des Expander-Inhaltes
Akustische Wirkung
Wie funktioniert das Diffraktor-Prinzip?

Die spezielle Geometrie der Wand lenkt Schallwellen gezielt nach oben um. Dadurch wird ihre Ausbreitung beeinflusst und die Lärmbelastung hinter der Wand reduziert. Die Diffraktortechnologie ist vollständig in die Wand integriert und kein separates Bauteil.

Wie wirksam ist WHIS®wall?

WHIS®wall erreicht eine Geräuschminderung von ca. 9 dB. Dies ist vergleichbar mit der Wirkung einer ca. 3 m hohen Lärmschutzwand. Die genaue Wirkung wird projektspezifisch ermittelt und ist Abhängig von verschiedenen Einflussfaktoren.

Kann WHIS®wall eine deutlich höhere Lärmschutzwand ersetzen?

Ja. Basierend auf den Messberichten der bereits realisierten Referenzprojekte entspricht die akustische Wirkung von WHIS®wall einer konventionellen Lärmschutzwand von ca. 3,0 m Höhe.

In welchem Frequenzbereich wirkt das System?

WHIS®wall reduziert Schall insbesondere im Frequenzbereich von 125 Hz - 4000 Hz

Wird die akustische Leistung projektspezifisch bewertet?

Ja. Die erreichbare Schallminderung wird für jedes Projekt individuell bestimmt.

Ist die akustische Wirkung nachweisbar?

Ja. Unabhängige Messberichte, Projekterfahrungen und Untersuchungen zur akustischen Wirksamkeit liegen vor.

Ende des Expander-Inhaltes
Abmessungen und Konstruktion
Wie hoch ist WHIS®wall?

Die Standardbauhöhe beträgt 1,10 Meter.

Welche Abmessungen hat ein Standardelement?

Standardmaß:

2.980 × 1.020 × 1.020 mm. (Länge x Tiefe x Höhe)

Sind Sonderlängen möglich?

Ja. Die Länge des Systems ist variabel.

Aus welchem Material ist WHIS®wall gefertigt?

Die Unterkonstruktion wird aus Beton (C40/50) gefertigt. Der Diffraktor wird aus wetterfestem Stahl oder Aluminium gefertigt.

Wie schwer ist WHIS®wall?

Das Gewicht beträgt etwa 1.000 kg pro Laufmeter.

Welche Festigkeitsklasse des Betons wird verwendet?

Es wird Beton der Festigkeitsklasse C40/50 verwendet.

Benötigt WHIS®wall eine Gründung?

Nein. Eine wesentliche Besonderheit von WHIS®wall ist, dass keine klassische Tiefgründung erforderlich ist.

Werden Pfosten benötigt?

Nein. Das System kommt ohne herkömmliche Pfostenkonstruktionen aus.

Auf welchem Untergrund kann WHIS®wall installiert werden?

Die Installation erfolgt auf ebenen und tragfähigen Oberflächen. Der Boden muss eine Tragfähigkeit von 1,2 kN/m² besitzen.

Kann WHIS®wall mit anderen Lärmschutzsystemen kombiniert werden?

WHIS®wall ist als eigenständiges Lärmschutzsystem konzipiert und benötigt keine klassischen Lärmschutzwandkonstruktionen mit Pfosten, Fundamenten oder Tiefgründungen. Eine technische Integration in eine konventionelle Lärmschutzwandkonstruktion ist daher nicht vorgesehen.

Gleichzeitig kann WHIS®wall innerhalb eines Gesamtprojekts mit anderen Lärmschutzsystemen kombiniert werden. So können beispielsweise Streckenabschnitte mit WHIS®wall ausgeführt werden, während angrenzende Bereiche mit konventionellen Lärmschutzwänden realisiert werden. Der Übergang zwischen den unterschiedlichen Systemen kann projektspezifisch gestaltet werden.

Ende des Expander-Inhaltes
Montage und Umsetzung
Welche Vorteile ergeben sich bei der Montage?
  • Keine Tiefgründung
  • Keine Pfosten
  • Geringerer Materialeinsatz
  • Kürzere Bauzeit
  • Reduzierter Transportaufwand
Wie schnell kann WHIS®wall installiert werden?

Je nach örtlichen Begebenheiten sind 100-200 Laufmeter je Schicht und Kolonne möglich.

Ende des Expander-Inhaltes
Wirtschaftlichkeit, Akzeptanz und Umwelt
Warum ist WHIS®wall wirtschaftlich?

Durch die geringere Bauhöhe und den Wegfall von Gründung und Pfosten werden Material-, Transport- und Montageaufwand reduziert.

Welche Vorteile hat die geringe Bauhöhe für Anwohner?
  • Weniger Barrierewirkung
  • Geringere optische Beeinträchtigung
  • Bessere Einbindung in das Landschaftsbild
  • Höhere Akzeptanz im Umfeld
  • Vermeidung von Angsträumen

Diese Vorteile ergeben sich aus der deutlich niedrigeren Bauhöhe gegenüber klassischen Schallschutzwänden.

Warum gilt WHIS®wall als nachhaltige Lösung?

Das System reduziert den Materialbedarf, den Transportaufwand und die Eingriffe in den Untergrund. Dadurch werden Ressourcen geschont und der Eingriff in den Untergrund verringert
