WHIS®top

WHIS^®top verändert die Ausbreitung von Schallwellen an der Oberkante einer Lärmschutzwand. Durch die speziell entwickelte Geometrie werden Schallwellen gezielt beeinflusst, sodass die Schallausbreitung hinter der Wand reduziert wird. Dadurch kann bei vergleichbarer Schutzwirkung eine geringere Wandhöhe ausreichen.

WHIS^®top bietet mehrere Vorteile:

• Verbesserte akustische Wirksamkeit bestehender und neuer Lärmschutzwände
• Möglichkeit, Schallschutzwände bei vergleichbarer Schutzwirkung bis zu 2 m niedriger auszulegen
• Reduzierung von Materialeinsatz und Baukosten
• Einfache Nachrüstung bestehender Schallschutzwände
• Verringerte Windlasten durch niedrigere Bauhöhen führen zu geringer dimensionierten Gründungen und Pfosten

Durch WHIS^®top wird eine zusätzliche Schallreduktion von etwa 4 bis 5 dB erreicht. Die tatsächliche Wirkung hängt von den jeweiligen örtlichen Randbedingungen ab.

Der WHIS^®top Aufsatz wirkt breitbandig in einem Bereich von 125 Hz - 4000 Hz.

Ja. Da WHIS^®top in einem breiten Frequenzbereich wirkt, ist der Aufsatz auch zur Reduzierung von tieffrequenten LKW-Lärm geeignet.

Ja. Es liegen zahlreiche unabhängige Messungen und Untersuchungen zur akustischen Wirksamkeit vor, die die akustische Wirksamkeit nachweisen.

Die Berichte zeigen, dass die akustische Wirkung bestehender Schallschutzwände durch WHIS^®top um 4 bis 5 dB erhöht werden kann.

WHIS^®top eignet sich insbesondere für:

• Neubauprojekte
• Erweiterung bestehender Lärmschutzmaßnahmen
• Projekte mit hohen Anforderungen an Wirtschaftlichkeit
• Situationen, in denen hohe Lärmschutzwände aus städtebaulichen oder gestalterischen Gründen vermieden werden sollen

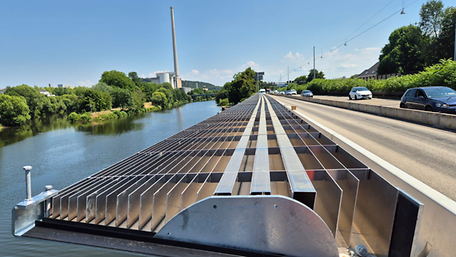

Ja. Durch die geringe Bauhöhe und das geringe Gewicht werden der Brückenkonstruktion kaum Windlasten und statische Lasten hinzugefügt. WHIS^®top ist ideal für Brückenbauwerke geeignet.

Der Einsatz ist derzeit auf den Straßenbereich begrenzt. Für Anwendungen in der Schieneninfrastruktur fehlt aktuell noch die gesetzliche Grundlage.

Ja. WHIS^®top wurde ausdrücklich als Aufsatzelement für neue und bestehende Schallschutzsysteme entwickelt und kann auf vorhandene Lärmschutzwände aufgesetzt werden.

Ja, WHIS^®top kann unabhängig von Systemen und Lösungen anderer Hersteller verbaut werden.

Ja. WHIS^®top kann in Kombination mit transparenten Lärmschutzsystemen wie MetaWindow. Dadurch können die Vorteile transparenter Lärmschutzsysteme, wie der Erhalt von Sichtbeziehungen und Tageslicht, mit einer verbesserten akustischen Wirksamkeit und niedriger Bauhöhe kombiniert werden.

Ja. WHIS^®top ist systemunabhängig konzipiert und kann grundsätzlich mit unterschiedlichen Lärmschutzwandtypen kombiniert werden. Dazu zählen beispielsweise Aluminium-Lärmschutzwände, Betonwände sowie transparente Lärmschutzsysteme. Die konkrete Ausführung ist projektspezifisch zu prüfen und an die jeweilige Konstruktion anzupassen

Ja. Da mit WHIS^®top bei vergleichbarer akustischer Wirksamkeit niedrigere Lärmschutzwände realisiert werden können, lässt sich die visuelle Wirkung von Lärmschutzanlagen reduzieren. Niedrigere Bauwerke können sich besser in das umgebende Stadt- und Landschaftsbild einfügen, Sichtbeziehungen erhalten und die Barrierewirkung von Lärmschutzwänden verringern. Dies kann die Akzeptanz von Lärmschutzmaßnahmen bei Anwohnern, Kommunen und weiteren Stakeholdern positiv beeinflussen.

Ja. Die konkrete Wirksamkeit hängt von Faktoren wie Verkehrsart, Wandhöhe, Abstand zum Immissionsort und örtlicher Topografie ab. Daher erfolgt die Planung stets projektspezifisch. Wir unterstützen mit entsprechenden Berechnungen und können die Wirksamkeit im Vorhinein präzise berechnen.

Da niedrigere Wandhöhen möglich werden, sinken die auf die Lärmschutzwand einwirkenden Windlasten. Dadurch können Tragwerkskomponenten häufig geringer dimensioniert werden. Die konkrete statische Auslegung erfolgt projektbezogen.

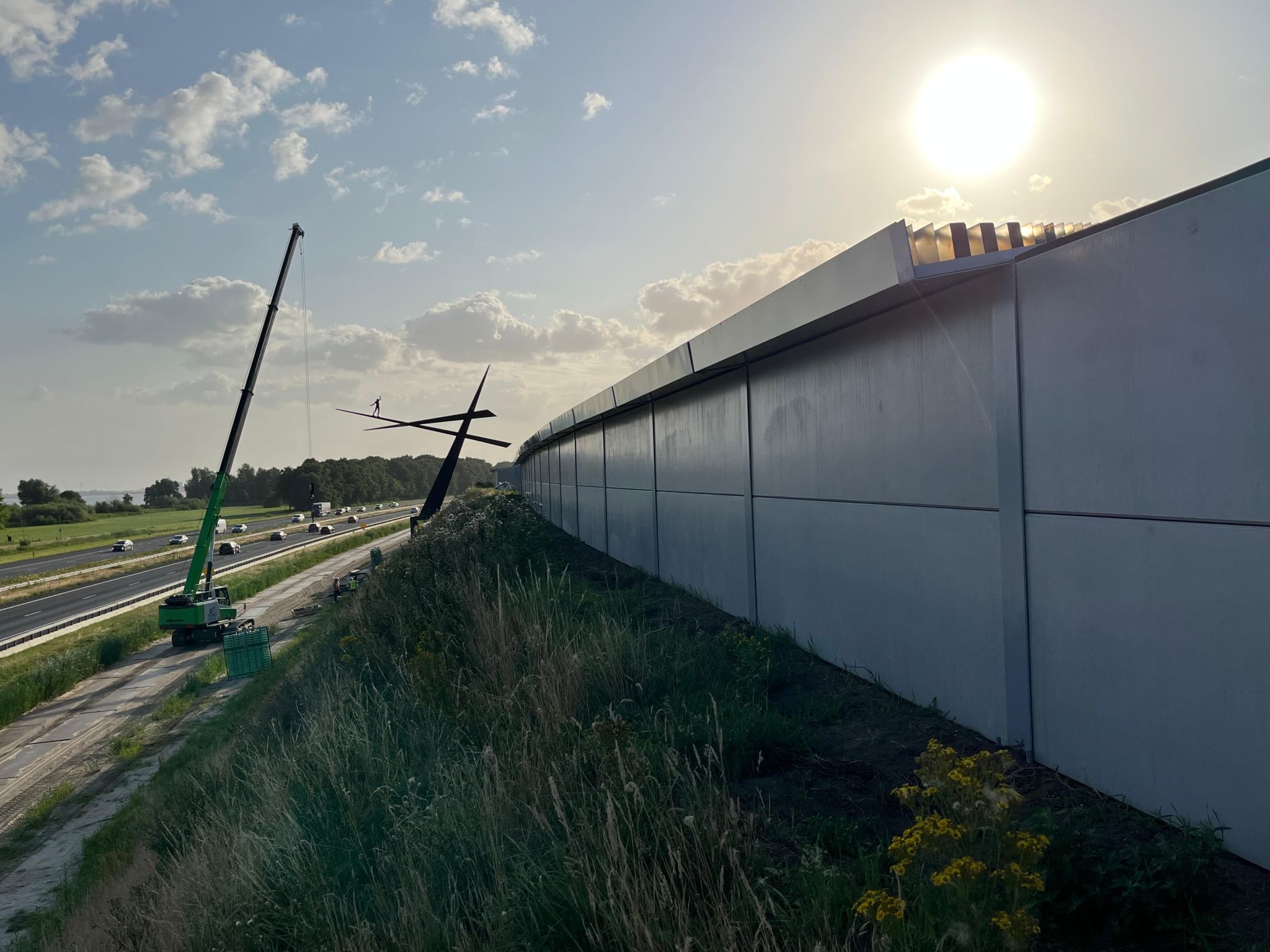

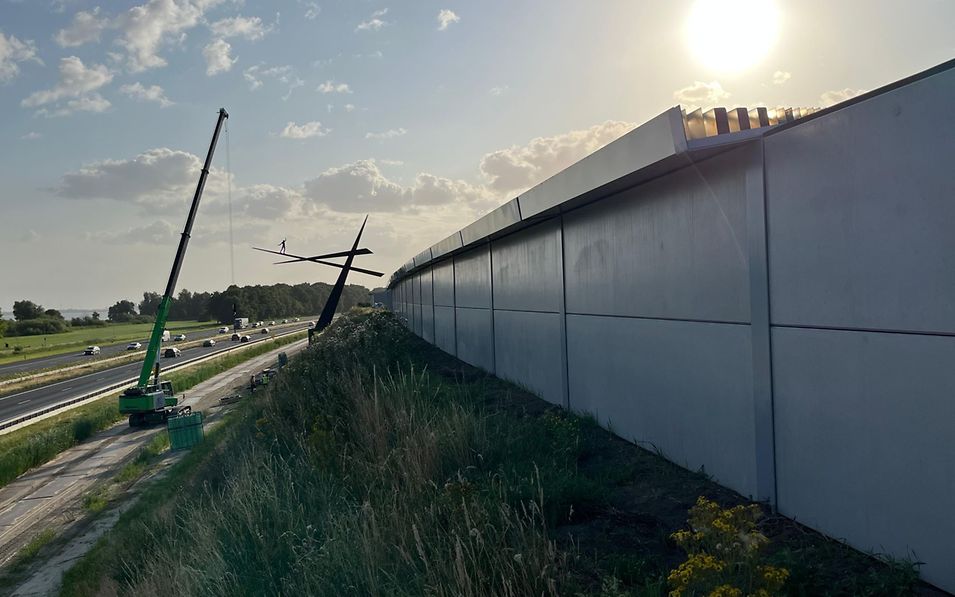

Aktuelle Produktdaten:

• Höhe: ca. 0,20 m
• Gewicht: ca. 40 kg/m
• Geeignet für verschiedene Pfostenabstände
• Zusätzliche Schallreduktion: ca. 4 bis 5 dB

Aus welchem Material ist WHIS®top gefertigt?

Der WHIS^®top-Diffraktor wird aus einer Aluminium-Legierung gefertigt, die durch eine hohe Korrosionsbeständigkeit und lange Lebensdauer auszeichnet.

Ja. Lärmschutzwände können mit WHIS^®top bei vergleichbarer Schutzwirkung um etwa 2 m niedriger ausgeführt werden als konventionelle Lösungen. Die tatsächlich erreichbare Reduzierung hängt von den örtlichen Begebenheiten des Projekts ab.

Durch die geringere erforderliche Wandhöhe können unter anderem folgende Einsparungen erzielt werden:

• Bis zu 2 m² weniger Schallschutzelemente je Laufmeter Lärmschutzwand
• Bis zu 2 m kürzere Stahlpfosten sowie ein geringer dimensionierter Pfostenquerschnitt
• Geringer dimensionierte Fundamente und Gründungen

Durch die geringere erforderliche Bauhöhe können Materialverbrauch, Fundamentgrößen, Transportaufwand und Flächenbedarf reduziert werden. Dadurch verbessert sich die Ressourceneffizienz des Gesamtsystems.
